Einführung in die Konstruktion für additive Fertigungsverfahren
Bohrungen ohne Stützkonstruktionen
Im Falle von Bohrungen sollten Sie nach Möglichkeit darauf achten, dass die Bohrung senkrecht zur z-Achse ausgerichtet ist, um die Verwendung von Stützstrukturen und die damit zusammenhängende Nachbearbeitung zu vermeiden.
Dieses ist jedoch nicht immer möglich. Bei in y-Richtung, also liegend orientierten Bohrungen quer zur Fertigungsrichtung, entstehen an den Innenseiten Eigenspannungen, die zu Rissen führen können. Um Eigenspannungen zu reduzieren benötigt man Stützstrukturen. Will man die Stützstrukturen dennoch weglassen, müssen die Bohrungen entsprechend klein gewählt werden, da kleine Radien Eigenspannungen reduzieren.
Wenn Sie ohne Stützstrukturen arbeiten möchten, darf der Innenradius bei Fused Filament Fabrication maximal 5,0 mm betragen und beim Laserschmelzen 4,5 mm

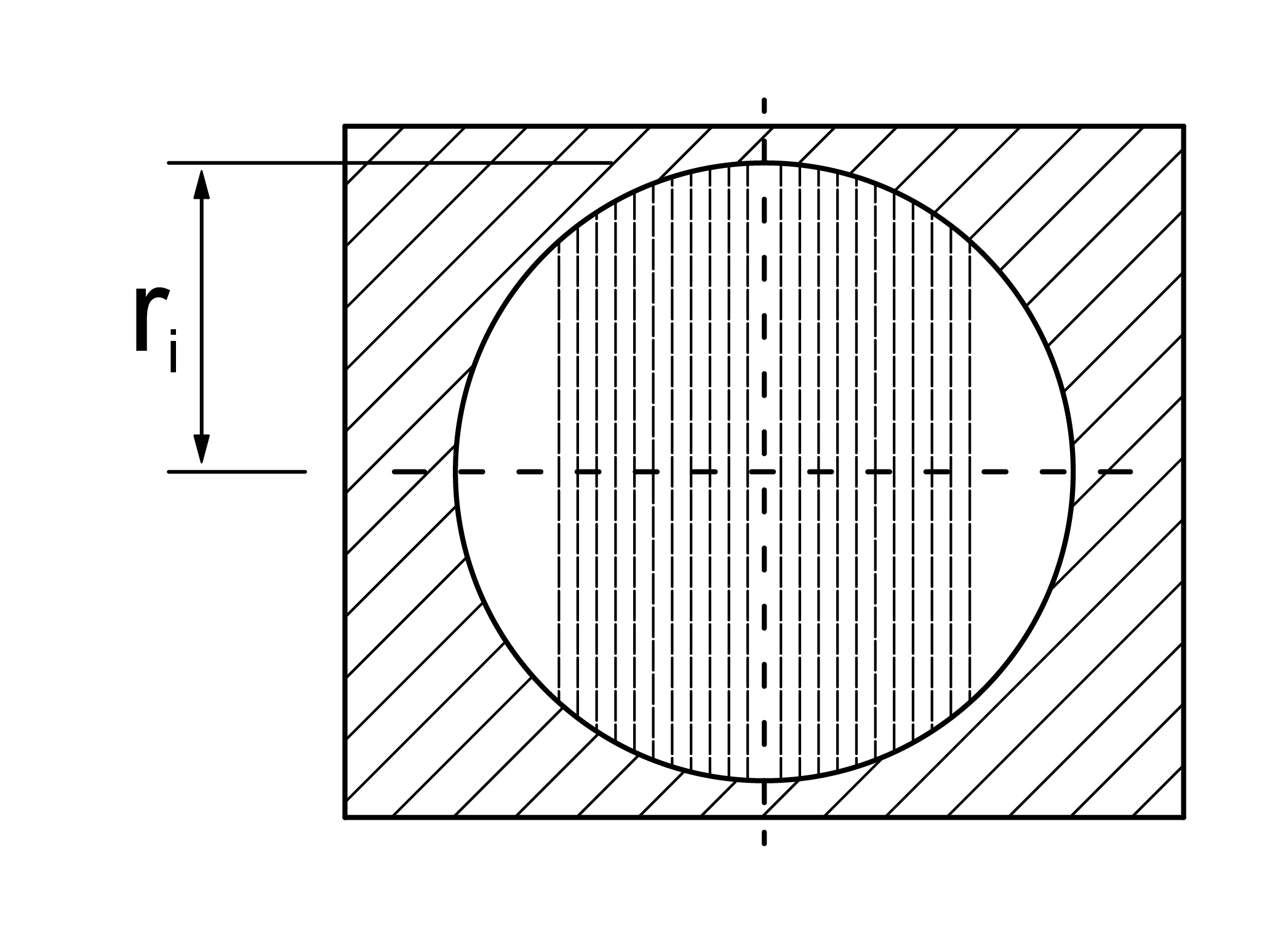

Konstruktion einer großen Bohrung mit Stützstrukturen:

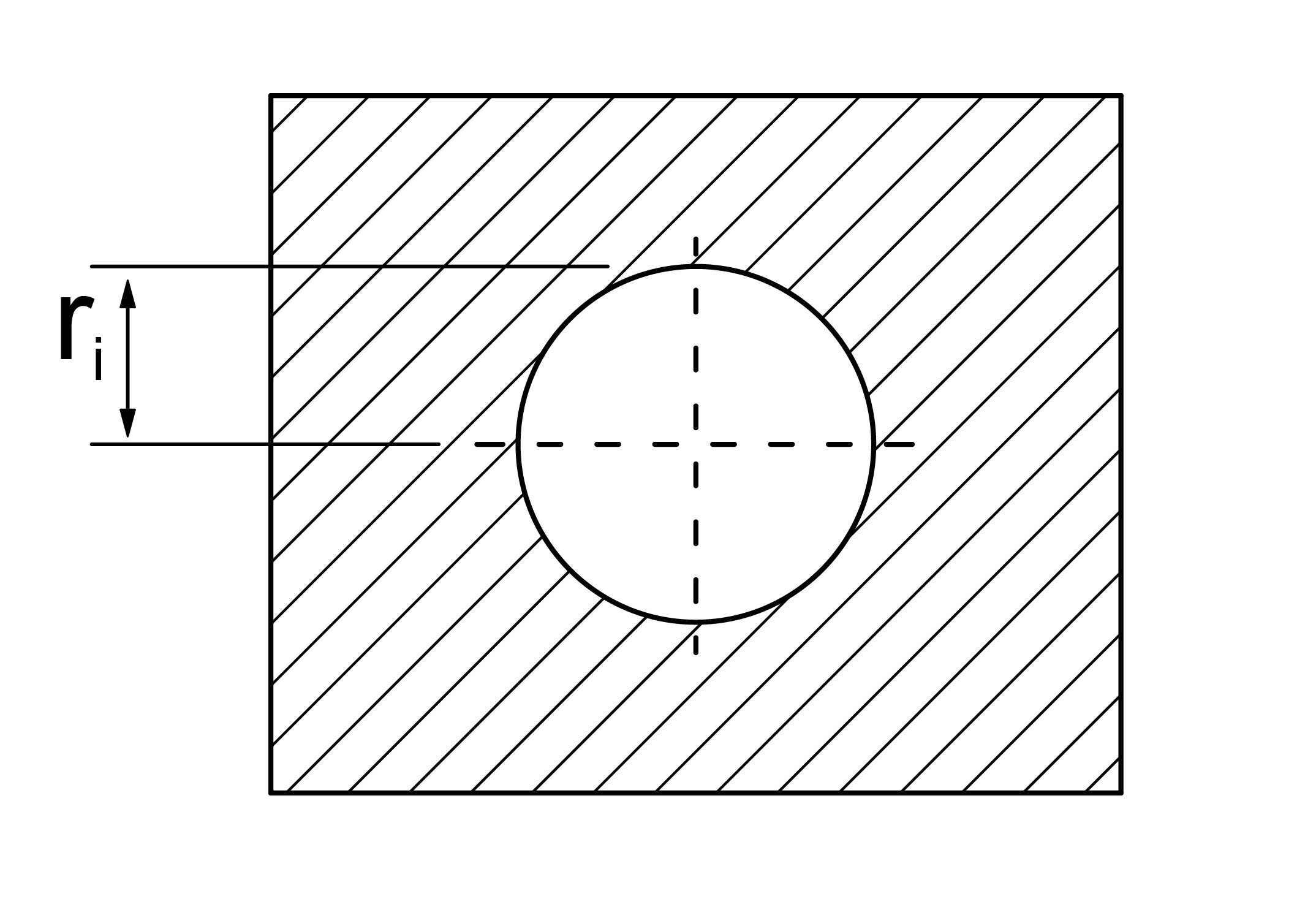

Konstruktion einer kleinen Bohrung ohne Stützstrukturen:
