Einführung in die Konstruktion für additive Fertigungsverfahren
Oberflächenwinkel
Ziel sollte es sein, Stützstrukturen möglichst zu vermeiden.

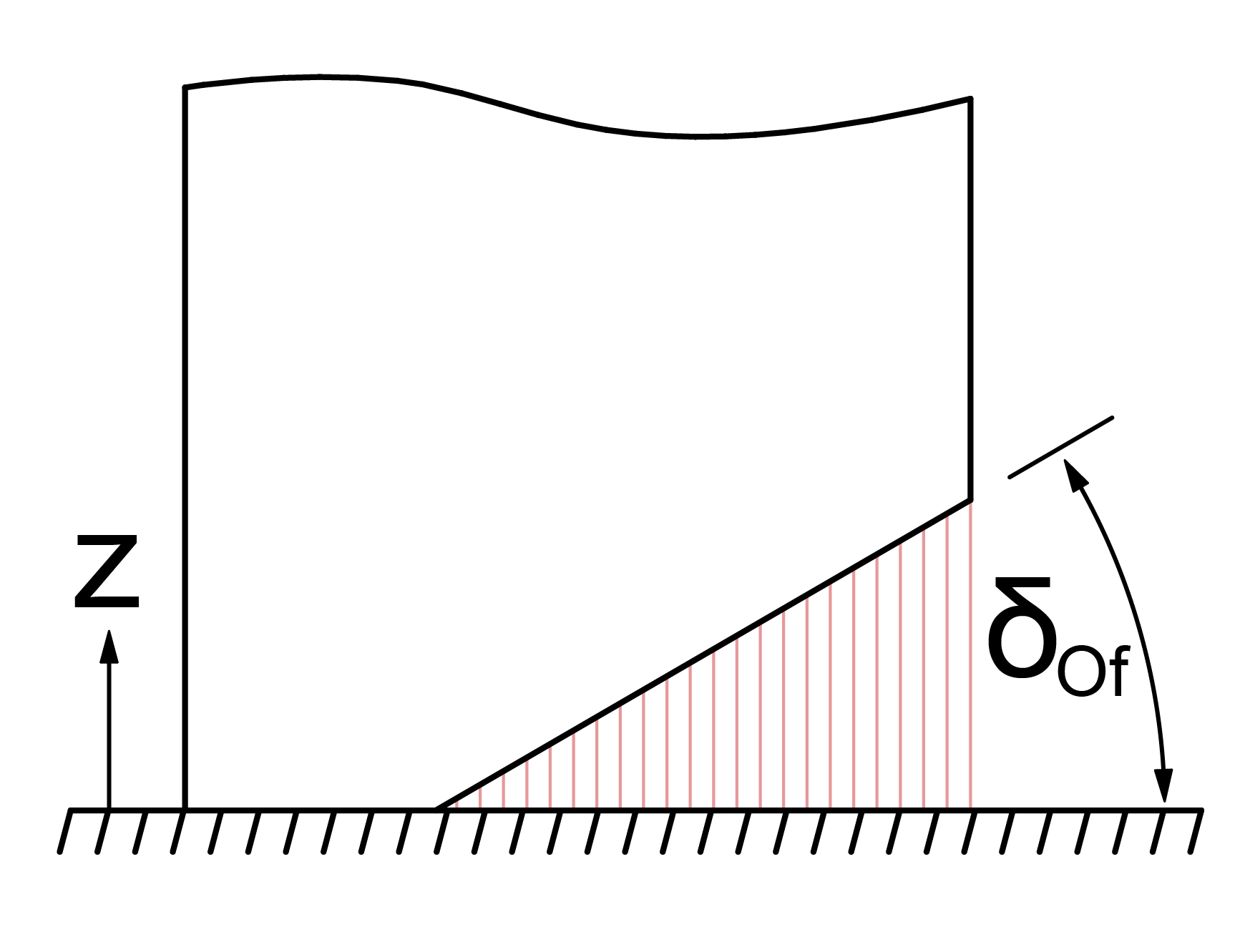

Im Falle des Laserstrahlschmelzens ist die Strecke zur Energieabführung an die Bauplattform bei kleinen Oberflächenwinkeln länger als bei großen Winkeln. Ist der Weg zu lang, verbleibt die Energie im Bauteil und Eigenspannungen können entstehen. Daher sind bei kleinen Oberflächenwinkeln Stützstrukturen eher erforderlich als bei großen Winkeln.
Beim FDM führen kleine Oberflächenwinkel zu einer geringen Überdeckung abgelegter Stränge mit dem teilfertigen Bauteil, so dass Stränge ohne Stützstrukturen absacken würden.

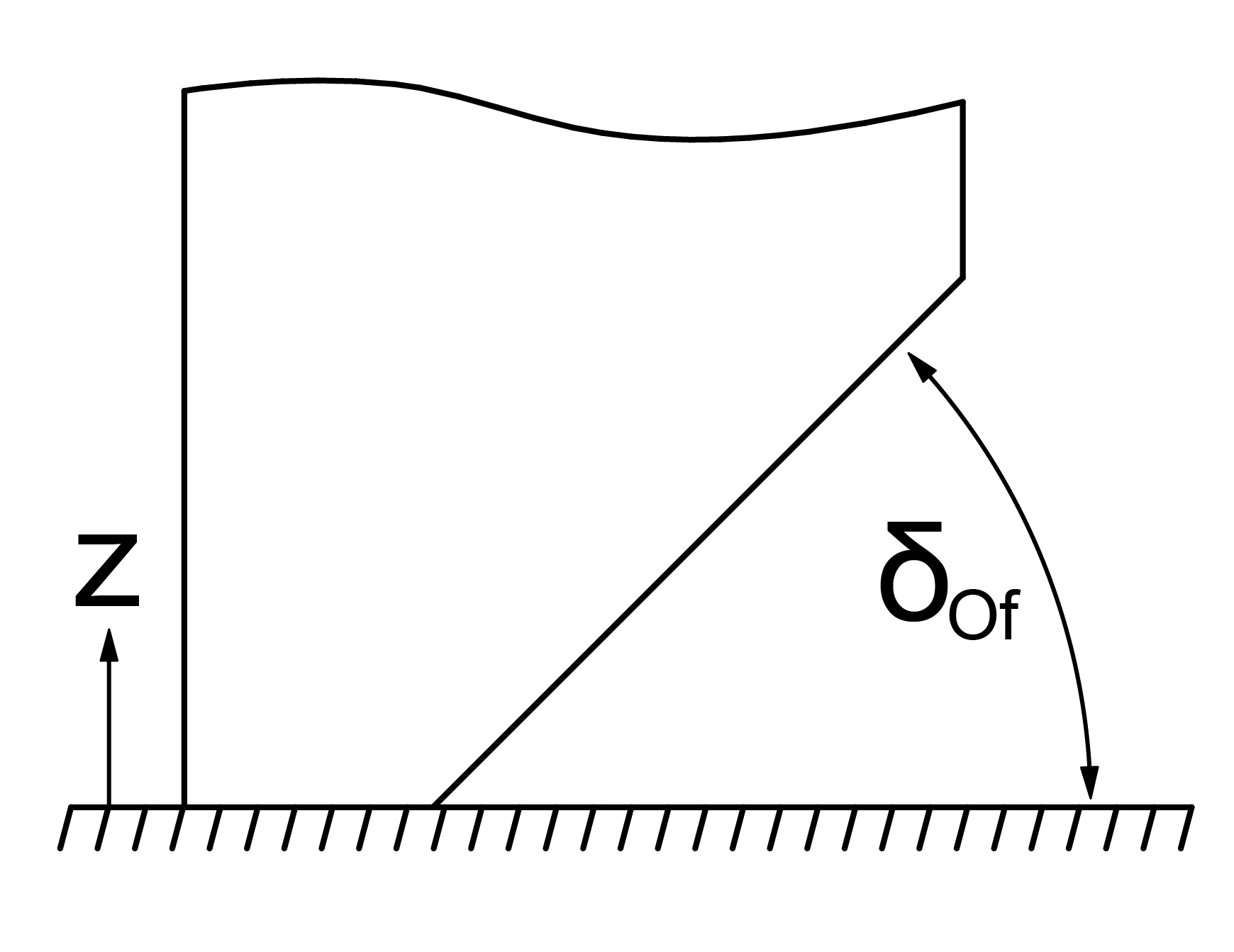

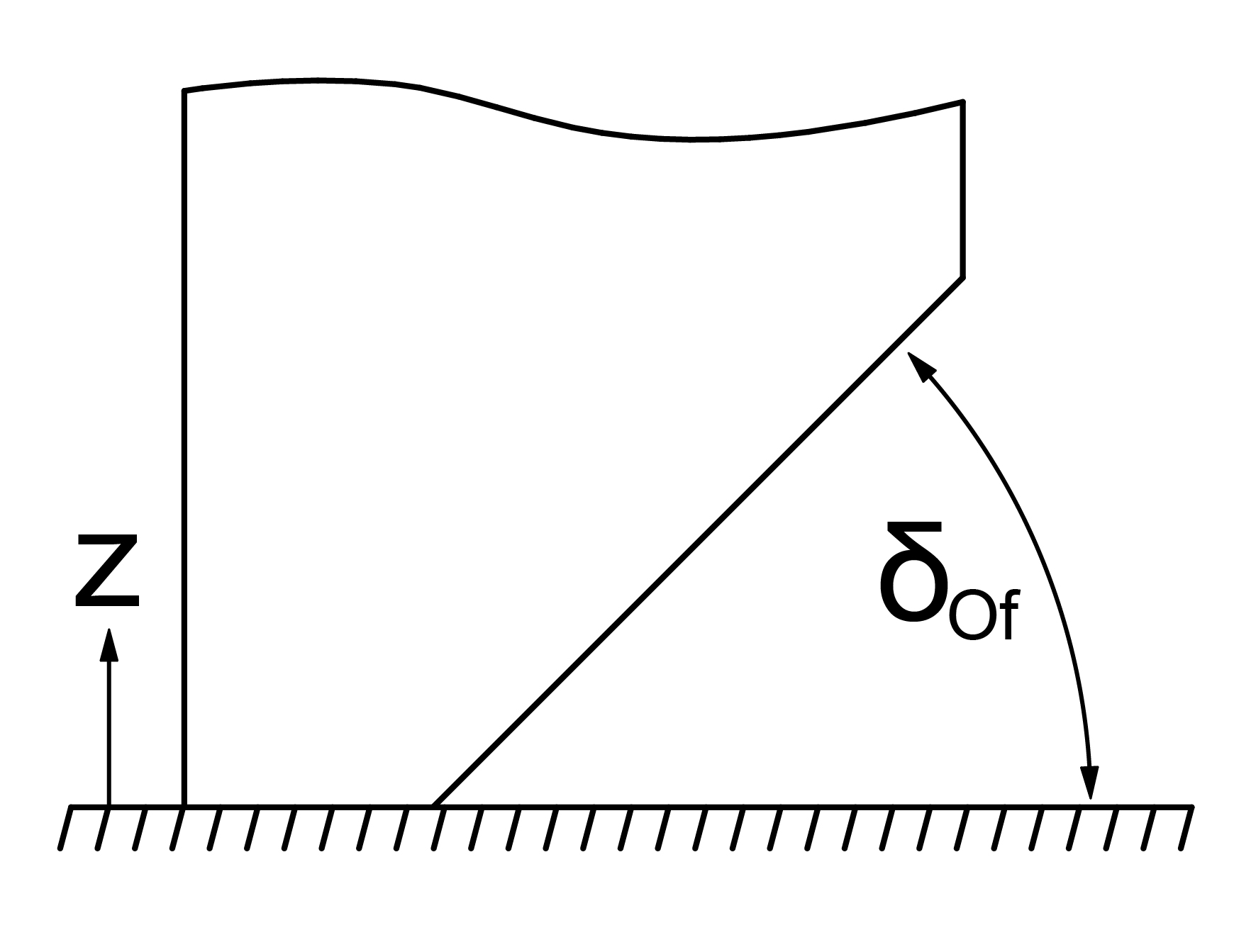

Oberflächenwinkel sollten so groß sein, dass solide Stützstrukturen vermieden werden können. Beim Laserstrahlschmelzen sollte der Oberflächenwinkel δOf ≥ 45° sein, beim Fused Filament Fabrication (FFF) ≥ 35°.
